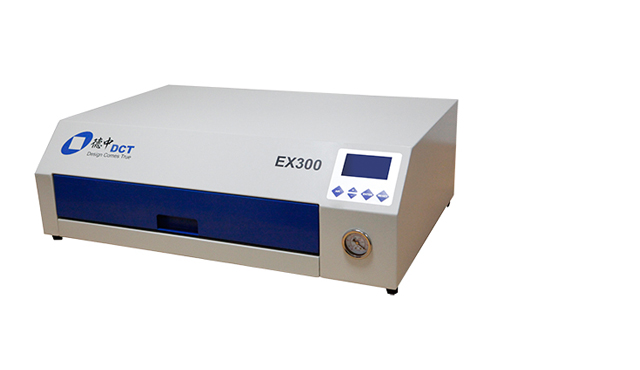

EX系列 曝光機
德中紫外曝光機，采用先進的線式掃描技術及進口光源，用于已覆有感光膜材料的單、雙面PCB板曝光，也適用于阻焊油墨銘牌、鏤空件等產品的影像轉移制程。
產品特點
LED紫外光源
進口LED紫外光源，光譜窄，雜波少，熱效應小
線光源掃描結構
線光源掃描結構，保證出射光平行
進口高透光材料
進口高透光材料，透光率高，均勻性好
多種可選模塊
三種可選模塊，適應不同應用需求
產品參數
技術參數 | EL400 | EX300 |
最小解析線寬度 | 25μm | 75μm |
最小解析線間距 | 25μm | 75μm |
最大曝光幅面 | 400mm x 300mm | 305mm x 230mm |
產能 | 30PNL/h | 120PNL/h |
抽真空 | ≤0.6MPA | ≤0.6MPA |
光源 | 紫外LED | UV-A燈管 |
透光材料 | PMMA | 麥拉膜 |
波長 | 395nm | 365nm |
電源 | 220VAC/50Hz | 220VAC/50Hz |
功率 | 0.3kW | 0.25kW |
設備重量 | 25kg | 20.5kg |
